도체인 경우에는 접지에 의하여 간단히 대전을 중화시킬 수 있고 일부는 이온에 의한 중화의 방법이 유효한 경우도 있습니다. 이렇게 대전물이 도체인 경우에는 작업전후 또는 정기적으로 반드시 접지의 확인이 필요합니다.
(도체: 인체,기계류,공구,기판의 도전부,IC의 Pin) |
|
| 하지만 비전도성 물체는 다음과 같은 방법에
의하여 대전의 발생을 방지하거나 중화시키는 방법밖에는 없습니다.(부도체:포장재,보관case,Table,Floor,의복류,Print기판,IC의
몰드부분) |
|
 |
|
| 항목 |
대전전위(V)/상대습도 |
| 10% |
40% |
50% |
60% |
| 카펫트 위를 걸을 때 - 인체 |
35,000 |
15,000 |
7,500 |
1,500 |
| 비닐 마루 위를 걸을 때 - 인체 |
12,000 |
5,000 |
3,000 |
250 |
| 일반적인 작업자 |
6,000 |
800 |
400 |
100 |
| 일반 플라스틱 튜브속의 IC |
200 |
700 |
400 |
100 |
| 스치로폼에 꼽혀있는 IC |
14,500 |
5,000 |
3,500 |
1,500 |
| 플라스틱 포장을 해체하였을 때 내부 |
26,000 |
20,000 |
7,000 |
3,000 |
| 스치로폼으로 포장했을 때 |
21,000 |
11,000 |
5,500 |
1,000 |
| 비닐통 속의 IC |
11,500 |
4,000 |
2,000 |
600 |
|
|
 |
|
대전 방지재를 절연물의 표면에 도포하거나 혼입하여 표면 저항을 저하시키어 대전을 방지하는 방법으로도포된 층이 박리되지 않고, 습도가 50% 이상일 경우에는 편리한 방법이지만 사용상 하기의 사항을 고려하여야 한다.
· 약제 Coating 작업이 이후 공정에 추가된 경우
· 대전 방지제의 사용으로 인한 제품에의 영향 |
|
 |
|
정전기에 약한 전자부품이나 조립된 기판을 취급할 때에는 꼭 정전기 대책이 된 작업장에서 정전기 대책이 된 작업자만이 취급하여야 하며 또 운반이나 보관시에도 도전성 제품을 이용항야 한다. 각 대상물 또는 중요 공정별 정전기 대책제품은 하기와 같다.
· 인체를 접지시켜 주거나 대전을 방지시켜 주는 제품 Wrist Strap, Heel Grounder, 대전 방지복,
제전화, 제전 장갑
· Conveyor 또는 통로의 바닥이나 Table등에 설치하여 대전을 안전하게 접지시키는 제품
Conductive Floor, Conductive Table Mat
· 전자부품 및 조립된 기판을 운반할 때나 포장시 사용되는 도전성 제품 Conductive Part box,
Conductive Shielding Bag, Conductive Foam, Conductive Service Kit, Conductive Film 등 |
|
 |
|

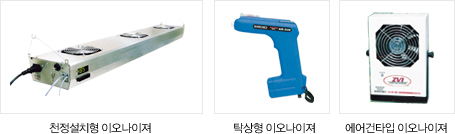

절연체에 대전된 정전기를 중화하기 위하여서는 대전된 표면에 "+"와 "-"의 Ion을 동시에 공급하는 방법을 이용할 수 밖에 없기 때문에 일반적으로 이러한 이온을 발생시켜 주는 이오나이져를 많이 이용합니다. 여기에서는 가장 많이 사용되고 있는 고전압인가식 제전장치에 대하여 소개하겠습니다.
일반전기의 접압 110V나 200V를 고전압인 4KV-7KV로 상승시켜 주는 Power Unit와 이 고전압을 전송하여 주는 Hight-Voltage Cable과 고전압을 인가받는 방전침, 그리고 방전침을 둘러싸고 잇는 접지된 극으로 이루어져 있습니다.
이오나이져는 Power Unit로부터 방전침에 고압이 인가되면 접지전극과 방전침사이에 코로나 방전이 일어나 공기를 "+"와 "-"의 이온으로 분리시키고 이 분리된 이온을 대전물에 공급하게 되며 "+"정전기의 인력은 "-{의 이온을 끌어당기는 힘이 작용하고 "-"정전기는 "+"이온을 끌어당기는 힘이 작용하여 대전이 중화가 되는 원리를 이용한 이오나이져를 이용하면 쉽게 정전기를 중화시킬 수 있습니다. |
|
 |
|
 |
|
